印制線路板防焊工藝生產設備
：
深圳榮德研發和制造阻焊油墨高速噴涂機，致力于推動PCB行業阻焊制程自動化變革，為廣大客戶提供專業自動化解決方案及全方位服務。經過多年的沉淀和鉆研，現公司全新推出第三代噴涂線產品，助力PCB企業輝煌成就！
為了滿足PCB的批量生產，根據需方產品噴涂參數、涂料工藝要求、現場場地尺寸要求，目前榮德可以為PCB生產廠家提供三款PCB阻焊油墨噴涂設備。

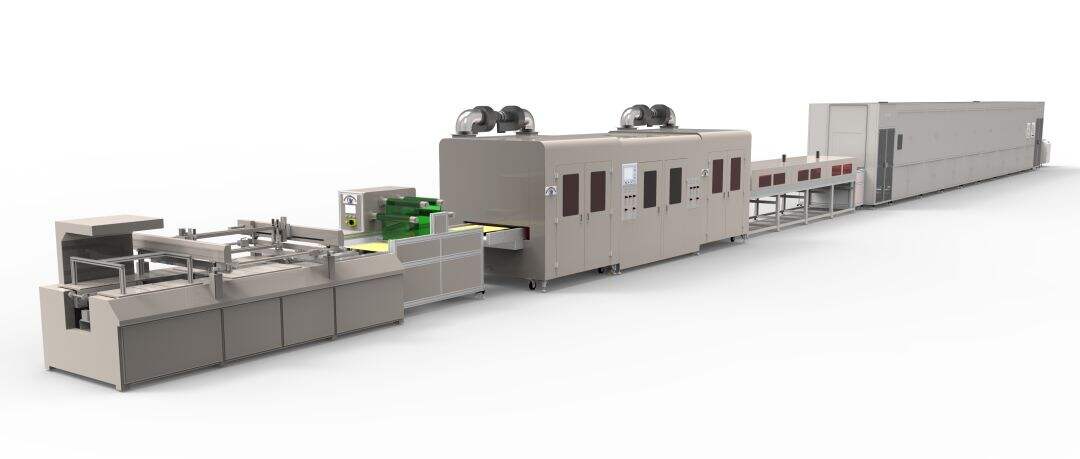

1.低粘度水平低壓噴涂線
| 榮德PCBPCBDS-X1低粘度低壓噴涂線參數 | |
| 噴涂方式: | 低壓往復機 |
| 外形尺寸: | L8300*W1800*H2200mm |
| 生產銅厚: | ＜2oz(完成銅厚)噴涂1次完成 |
| 防堵率: | 成品孔徑≥0.25mm不堵孔 |
| 油墨粘度： | 低粘度30S |
| 噴涂往復速度： | 1.0~1.5M/S |
| 往復最大加速度： | 5M/S2 |
| 過噴距離： | 100mm |
| 板間距： | 40mm |
| 線體輸送速度： | 2~3m/min可調 |
| 月產量(按板尺寸500*500mm計算）: | 35000m2（2.8m/min) |

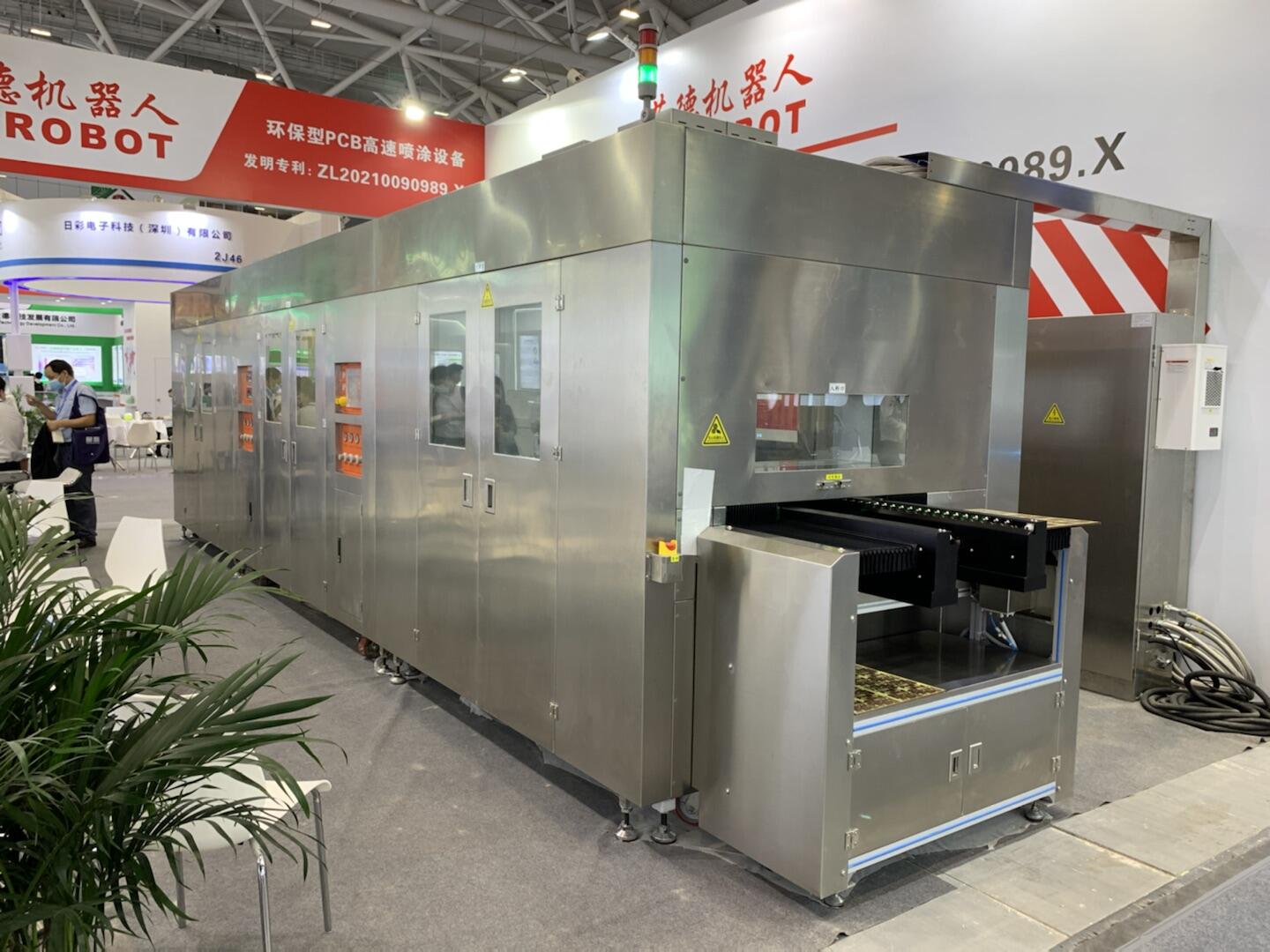

2.阻焊油墨高速噴涂設備（第三代噴涂技術）
是為了滿足客戶增效降本的需求。PCB生產工藝流程長，絲印人工成本高，且對人體有害。在知名PCB企業的支持和配合下，榮德機器人開始研發PCB阻焊油墨高速噴涂設備，是業內首家成功研制高速噴涂設備的企業。相較低壓噴涂技術，新型的PCB阻焊油墨高速噴涂設備優勢更加突出。
| 型號: | PCBHS-X3 | PCBHS-X2 |
| 噴涂方式: | 高速機器人 | 高速機器人 |
| 外形尺寸: | L8800*W1950*H2565mm | L8800*W1950*H2565mm |
| 生產銅厚: | ＜3oz(完成銅厚)噴涂1次完成 | ＜2oz(完成銅厚)噴涂1次完成 |
| 防堵率: | 成品孔徑≥0.25mm不堵孔 | 成品孔徑≥0.2mm不堵孔 |
| 油墨粘度: | 高粘度100S,低粘度30S | 低粘度30S |
| 噴涂往復速度: | 1.5~2.4M/S | 1.5~2.4M/S |
| 往復最大加速度: | 50M/S2 | 50M/S2 |
| 過噴距離: | 30mm | 30mm |
| 板間距: | 10mm | 10mm |
| 線體輸送速度: | 3.0~4.5m/min可調 | 2~3m/min可調 |
| 月產量(按板尺寸500*500mm計算）: | 50000m2（4m/min) | 35000m2（2.8m/min) |
PCB阻焊油墨高速噴涂設備優勢
1.省油墨：采用精準可調間距技術，減少線路板之間的油墨空噴面積；超高的加速度設計，過噴距離比低壓噴涂機更短，減少油墨浪費20-30%，降低原材料成本。
2.高產量：采用特制噴槍，增加油墨吐出量，生產線速度3.0-4.5m/min，產量比低壓噴涂提高30%。
3.厚銅板：采用高粘度供油系統，比低壓噴涂機提高3倍粘度，線角掛油多，3oz厚銅板可一次噴涂完成，減少烘干次數，提高產量，節省能源。
4.少廢氣：采用高粘度油墨，減少油墨稀釋劑用量，VOCs排放量減少20%，節省廢氣處理運行成本。
油墨均勻性測試方法：625*726mm光銅板測試，烘干后用油墨測試儀9點法油量（干膜厚度30-40μm下）；計算公式：100%-（最大值-最小值）/（2*平均值）*100%。
榮德機器人成立于2002年，致力于自動化噴涂生產線的研發、生產、銷售及服務，生產經營自動噴涂設備如五軸自動噴漆機、SPINDLE噴涂線等。公司于2003年通過了ISO:9001國際質量管理體系認證；2009年在政府倡導“自主創新、產業升級”的政策支持下開始研發噴涂機器人。2022年，榮德機器人被工信部評為“專精特新中小企業”。
深耕噴涂領域二十載，如今的榮德機器人既是噴涂機器人的制造商，又是噴涂設備整廠規劃的集成商，可以提供全套解決方案，至少降低客戶40%以上的成本；可在2年內收回設備投資。公司售后體系完善：30分鐘內電話響應指導客戶解決問題，全國24小時內到達客戶現場。
二十年標準化、科學化、規范化、系統化的管理，榮德機器人深受客戶信賴，并榮獲“國家高新技術企業”“廣東省自主創新產品”“廣東省重點新產品”“廣東省名牌產品”“廣東守合同重信用企業”“深圳市自主創新產品”“深圳知名品牌”等榮譽。
