spindle線+噴涂機器人

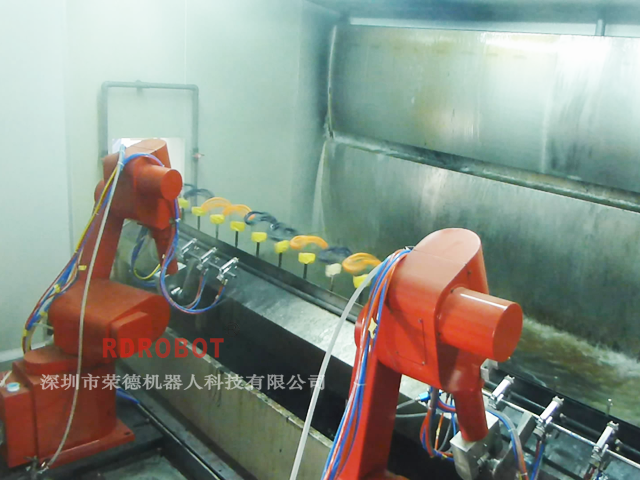

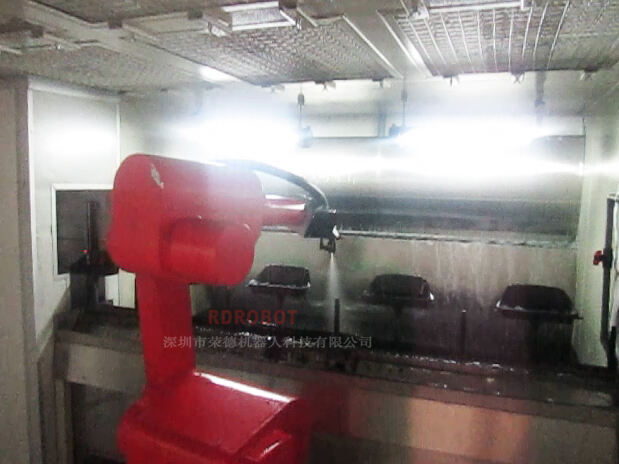

噴涂機器人可配合各種生產線批量作業：
通用型強，適合各種異形工件，使用率高，可動態同步跟蹤輸送帶，機器人配合生產線噴涂；
榮德可提供整廠規劃噴涂生產線或人工噴涂改自動噴涂。
線體運行方式還可分為：跟蹤連續式噴漆或步進式噴漆，工件轉動方式有不轉、90°、360°這三種形式
噴涂生產線組成結構：
人工上下件、自動輸送線、手動除塵/靜電自動除塵、預熱除濕、自動噴涂設備（往復機、機器人等）、凈化車間、漆霧排風系統、恒溫恒濕送風系統、高效均壓箱、產品表面流平、烘干、冷卻系統、中央控制系統、廢水廢氣處理系統等等
噴涂生產線細節說明：
噴涂方式：根據產品的噴涂范圍和噴槍的數量，選擇合理的自動噴涂設備（往復機、機器人等）；
輸送方式：懸掛線、地鏈線、spindle線等；
噴涂環境：噴漆柜采用水簾式或干式、萬級、十萬級無塵噴涂室，通過高效送風口送入噴房；恒溫恒濕等；
烘烤方式：隧道烤爐、精密烤箱、遠紅外發熱IR管、uv固化；
廢氣處理：噴淋和活性炭過濾后排放等方式；
產 量：取決于工件的的工裝方式及涂料的烘烤時間結合線速等因素；
適應工件：塑膠、五金件、木制品、玻璃、陶瓷、磁鐵等產品表面噴漆處理；
|
型號 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加強型 |
||||||
|
自由度 |
6軸 |
6軸 |
6軸 |
6軸 |
|||
|
工作范圍 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕類型 |
連接手腕 |
連接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大負載能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直線補償速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重復定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
運轉性能 |
最大行程 |
JT1 |
旋轉 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋轉1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋轉2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本體顏色 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
|||
一、榮德有22年非標設備定做專業經驗
二、榮德是35家五百強企業指定供應商
三、榮德通過了國家高新技術企業認定
四、榮德通過了國際質量管理體系認證
五、榮德?lián)碛腥囗棁沂跈鄬＠?
六、與高校合作共建了產學研基地
七、榮德噴涂機器人是科技部立項的噴涂機器人技術
八、榮德建立了700多平方噴涂實驗室提供免費打樣
